Գերկոմպակտ IQ մոդուլյատոր, լարման կարգավորիչ, ավտոմատ լարման կարգավորիչ
Հատկանիշ
• Ապահովում է IQ մոդուլյատորների երեք թեքում՝ մոդուլյացիայի ձևաչափից անկախ.
• QPSK, QAM, OFDM, SSB ստուգված
• Միացրու և խաղա։
Ձեռքով կարգաբերման կարիք չկա։ Ամեն ինչ ավտոմատ է։
• I, Q բազուկներ՝ վերահսկողություն Peak և Null ռեժիմներում։ Բարձր մարման հարաբերակցություն՝ 50dB առավելագույնը1։
• P arm: կառավարում Q+ և Q- ռեժիմներում։ Ճշգրտություն՝ ± 2◦
• Ցածր պրոֆիլ՝ 40 մմ (Լայնություն) × 28 մմ (Խորություն) × 8 մմ (Բարձրություն)
• Բարձր կայունություն. լիովին թվային իրականացում։ Հեշտ է օգտագործել։
• Ձեռքով աշխատանք մինի ցատկիչով։ Ճկուն OEM գործողություններ UART2-ի միջոցով։
• Երկու ռեժիմ՝ լարման լարում ապահովելու համար. a. Ավտոմատ լարման կառավարում b. Օգտատիրոջ կողմից սահմանված լարման լարում
Դիմում
•LiNbO3 և այլ IQ մոդուլյատորներ
• QPSK, QAM, OFDM, SSB և այլն
•Կոհերենտ փոխանցում
Արդյունավետություն
Նկար 1. Համաստեղություն (առանց կառավարիչի)
Նկար 2. QPSK Constellation (կառավարիչով)

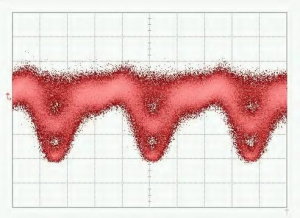

Նկար 3. QPSK-Eye պատկերը
Նկար 5. 16-QAM համաստեղության պատկեր
Նկար 4. QPSK սպեկտր
Նկար 6. 16-QAM սպեկտր
Տեխնիկական բնութագրեր
| Պարամետր | Մին | Տիպ | Մաքս | Միավոր |
| Վերահսկողության կատարողականություն | ||||
| I, Q ձեռքերը կառավարվում ենԶրո (Նվազագույն) կամԳագաթնակետ (առավելագույն) կետ | ||||
| Ոչնչացման հարաբերակցություն | ՄԵՐ1 | 50 | dB | |
| P arm-ը կառավարվում էQ+(աջ) քառակուսացում) կամՔ-( ձախ քառակուսացում) կետ | ||||
| Ճշգրտություն քառակի ռեժիմում | −2 | +2 | աստիճան2 | |
| Կայունացման ժամանակը | 15 | 20 | 25 | s |
| Էլեկտրական | ||||
| Դրական հզորության լարում | +14.5 | +15 | +15.5 | V |
| Դրական հոսանք | 20 | 30 | mA | |
| Բացասական հզորության լարում | -15.5 | -15 | -14.5 | V |
| Բացասական հոսանք | 8 | 15 | mA | |
| Ելքային լարման միջակայք | -14.5 | +14.5 | V | |
| Դիթերի ամպլիտուդ | 1%Vπ | V | ||
| Օպտիկական | ||||
| Մուտքային օպտիկական հզորություն3 | -30 | -8 | դԲմ | |
| Մուտքային ալիքի երկարությունը | 1100 | 1650թ. | nm | |
1. MER-ը վերաբերում է մոդուլյատորի մարման հարաբերակցությանը: Ստացված մարման հարաբերակցությունը սովորաբար մոդուլյատորի տվյալների թերթիկում նշված մարման հարաբերակցությունն է:
2. Խնդրում ենք նկատի ունենալ, որ մուտքային օպտիկական հզորությունը չի համապատասխանում ընտրված շեղման կետում առկա օպտիկական հզորությանը։ Այն վերաբերում է առավելագույն օպտիկական հզորությանը, որը մոդուլյատորը կարող է արտահանել կարգավորիչ, երբ շեղման լարումը տատանվում է -Vπ-ից մինչև +Vπ։
Օգտագործողի ինտերֆեյս
Նկար 5. Հավաքում
| Խումբ | Գործողություն | Բացատրություն |
| Վերագործարկում | Տեղադրեք ցատկիչը և 1 վայրկյան հետո հանեք այն | Վերագործարկեք կարգավորիչը |
| Հզորություն | Լարվածության կարգավորիչի սնուցման աղբյուր | V-ն միացնում է էլեկտրամատակարարման բացասական էլեկտրոդը |
| V+ լարը միացնում է սնուցման աղբյուրի դրական էլեկտրոդը | ||
| Միջին անցքը միանում է հողանցման էլեկտրոդին | ||
| Բևեռային1 | PLRI: Տեղադրեք կամ հանեք ցատկիչը | առանց ցատկողի՝ զրոյական ռեժիմ; ցատկիչով՝ գագաթնակետային ռեժիմ |
| PLRQ: Տեղադրեք կամ հանեք ցատկիչը | առանց ցատկողի՝ զրոյական ռեժիմ; ցատկիչով՝ գագաթնակետային ռեժիմ | |
| PLRP: Տեղադրեք կամ հանեք ցատկիչը | առանց ցատկողի՝ Q+ ռեժիմ; ցատկիչով՝ Q- ռեժիմ | |
| LED | Մշտապես միացված | Աշխատում է կայուն վիճակում |
| Միացնել-անջատել կամ անջատել-միացնել յուրաքանչյուր 0.2 վայրկյանը մեկ | Տվյալների մշակում և վերահսկիչ կետի որոնում | |
| Միացնել-անջատել կամ անջատել-միացնել յուրաքանչյուր 1 վայրկյանը մեկ | Մուտքային օպտիկական հզորությունը չափազանց թույլ է | |
| Միացնել-անջատել կամ անջատել-միացնել յուրաքանչյուր 3 վայրկյանը մեկ | Մուտքային օպտիկական հզորությունը չափազանց ուժեղ է | |
| ՊԴ2 | Միացեք ֆոտոդիոդին | PD միացքը միացնում է ֆոտոդիոդի կաթոդը |
| GND միացքը միացնում է ֆոտոդիոդի անոդը | ||
| Լարվածության լարումներ | In, Ip: I բազկի լարման լարումը | Ip: Դրական կողմ; Մուտք: Բացասական կողմ կամ հող |
| Qn, Qp՝ Q թևի շեղման լարում | Qp՝ դրական կողմ; Qn՝ բացասական կողմ կամ հող | |
| Pn, Pp՝ P թևի շեղման լարում | Pp՝ դրական կողմ; Pn՝ բացասական կողմ կամ հող | |
| UART | Կառավարեք կառավարիչը UART-ի միջոցով | 3.3: 3.3V հղման լարում |
| GND: Հիմք | ||
| RX: Կառավարիչի ընդունում | ||
| TX: Կառավարիչի փոխանցում |
1. Բևեռային անջատիչը կախված է համակարգի ռադիոհաճախականության ազդանշանից։ Երբ համակարգում ռադիոհաճախականության ազդանշան չկա, բևեռային անջատիչը պետք է լինի դրական։ Երբ ռադիոհաճախականության ազդանշանի ամպլիտուդը որոշակի մակարդակից մեծ է, բևեռային անջատիչը դրականից կփոխվի բացասականի։ Այս պահին զրոյական և գագաթնակետային կետերը կփոխվեն միմյանց հետ։ Q+ և Q- կետերը նույնպես կփոխվեն միմյանց հետ։ Բևեռային անջատիչը թույլ է տալիս օգտատիրոջը փոխել բևեռային անջատիչը։
անմիջապես՝ առանց գործողության կետերը փոխելու։
2Պետք է ընտրել միայն մեկ տարբերակ՝ կառավարիչ ֆոտոդիոդի կամ մոդուլյատոր ֆոտոդիոդի օգտագործման միջև: Լաբորատոր փորձերի համար խորհուրդ է տրվում օգտագործել կառավարիչ ֆոտոդիոդ երկու պատճառով: Նախ, կառավարիչ ֆոտոդիոդն ունի երաշխավորված որակ: Երկրորդ, մուտքային լույսի ինտենսիվությունը կարգավորելը ավելի հեշտ է: Եթե օգտագործում եք մոդուլյատորի ներքին ֆոտոդիոդ, խնդրում ենք համոզվել, որ ֆոտոդիոդի ելքային հոսանքը խիստ համեմատական է մուտքային հզորությանը:
Rofea Optoelectronics-ը առաջարկում է առևտրային էլեկտրոօպտիկական մոդուլյատորների, փուլային մոդուլյատորների, ինտենսիվության մոդուլյատորների, լուսադետեկտորների, լազերային լույսի աղբյուրների, DFB լազերների, օպտիկական ուժեղացուցիչների, EDFA, SLD լազերների, QPSK մոդուլյացիայի, իմպուլսային լազերի, լույսի դետեկտորի, հավասարակշռված լուսադետեկտորի, լազերային դրայվերի, օպտիկամանրաթելային ուժեղացուցիչի, օպտիկական հզորության չափիչի, լայնաշերտ լազերի, կարգավորվող լազերի, օպտիկական դետեկտորի, լազերային դիոդային դրայվերի, օպտիկական ուժեղացուցիչի արտադրանքի շարք: Մենք նաև մատակարարում ենք բազմաթիվ մոդուլյատորներ անհատականացման համար, ինչպիսիք են 1*4 զանգվածային փուլային մոդուլյատորները, գերցածր Vpi և գերբարձր մարման հարաբերակցության մոդուլյատորները, որոնք հիմնականում օգտագործվում են համալսարաններում և ինստիտուտներում:
Հուսով ենք, որ մեր արտադրանքը օգտակար կլինի ձեզ և ձեր հետազոտության համար։
