Rof Electro-Optic Modulator 1550NM AM Սերիայի ինտենսիվության մոդուլատոր 40 գ
Հատկորոշում
* Տեղադրման ցածր կորուստ
* Բարձր թողունակություն
* Ցածր կիսամերկ լարման
* Անհատականացման տարբերակ
Ծրագիր
⚫ Rof համակարգեր
⚫ Քվանտային առանցքային բաշխում
⚫ Լազերային զգայուն համակարգեր
⚫ Կողմնակի մոդուլյացիա
| Rof-AM սերիան | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Գործող ալիքի երկարություն | 780NM | 850NM | 1064nm | 1310NM | 1550NM | |||
| Թողունակություն | 10GHz | 10GHz | 10/ 20Գդա | 2.5ghz | 50Գդա | 10GHz | 20 ԳՀց | 40 ԳՀց |
| Տեղադրման կորուստ | <5db | <5db | Էմաս5db | Էմաս5db | Էմաս4DB | |||
| Մատուցման հարաբերակցությունը @DC | Մի շարք20DB | Մի շարք20DB | Մի շարք20DB | Մի շարք20DB | Մի շարք20DB | |||
| VΠ @Rf (1khz) | <3V | <3V | <4v | <3.5v | Էմաս6V | <5v | ||
| VΠ @BIAS | Էմաս3.5V | Էմաս3.5V | <5v | <5v | <8v | <7V | ||
Տեղեկատվություն պատվիրելու համար
| Rof | AM | XX | Xxg | XX | XX | XX |
| Տեսակը: AM - ինտենսիվության մոդուլատոր | Ալիքի երկարություն: 07 --- 780NM 10 --- 1060NM 13 --- 1310NM 15 --- 1550NM | Թողունակություն. 10GHz 20 ԳՀց 40 ԳՀց 50ghzz
| Monitor PD: PD --- PD- ով | Ներքին մանրաթելային տեսակը. PP --- Վարչապետ
| Օպտիկական միակցիչ: FA --- FC / APC FP --- FC / PC SP --- անհատականացում |
R-AM-15-40 գ
850nm 40GHz ինտենսիվության մոդուլատոր
| Պարամետր | Սիմվոլ | Թեփ | Տիպ | Մաքս | Ստորաբաժանում | ||||
| Օպտիկական պարամետրեր | |||||||||
| Գործող ալիքի երկարություն | l | 1530 | 1550 | 1565 | nm | ||||
| Տեղադրման կորուստ | IL | 4 | 5 | dB | |||||
| Օպտիկական վերադարձի կորուստ | Կամլ | -45 | dB | ||||||
| Անջատիչ ոչնչացման հարաբերակցությունը @DC | Er @ dc | 20 | 23 | 45 | dB | ||||
| Դինամիկ ոչնչացման հարաբերակցությունը | Դյութ | 13 | dB | ||||||
| Օպտիկական մանրաթել | Մուտքագրումպորտ | Panda Fujikura sm | |||||||
| Արդյունքային նավահանգիստ | Panda Fujikura sm | ||||||||
| Օպտիկական մանրաթելային միջերես | FC / PC, FC / APC կամ օգտագործող `նշելու համար | ||||||||
| Էլեկտրական պարամետրեր | |||||||||
| Գործող թողունակությունՈգել-3db) | S21 | 28 | 30 | Գդա | |||||
| Half-ալիքի լարումը VPI | RF | @ 50khz |
| 4.5 | 5 | V | |||
| Ցողուն | @BIAS |
| 6 | 7 | V | ||||
| Էլեկտրական վերադարձի կորուստ | S11 | -12 | -10 | dB | |||||
| Մուտքային դիմադրություն | RF | ZRF | 50 | W | |||||
| Ցողուն | ZՑողուն | 1M | W | ||||||
| Էլեկտրական ինտերֆեյս | V(զ) | ||||||||
Սահմանափակել պայմանները
| Պարամետր | Սիմվոլ | Ստորաբաժանում | Թեփ | Տիպ | Մաքս |
| Մուտքային օպտիկական ուժ | PIn, Max | դդմ | 20 | ||
| Մուտքագրման RF Power | դդմ | 28 | |||
| կողմնակալության լարումը | Վիբի | V | -15 | 15 | |
| Գործառնական ջերմաստիճանը | Գագաթ | ℃ | -10 | 60 | |
| Պահպանման ջերմաստիճանը | Տ | ℃ | -40 | 85 | |
| Խոնավություն | RH | % | 5 | 90 |

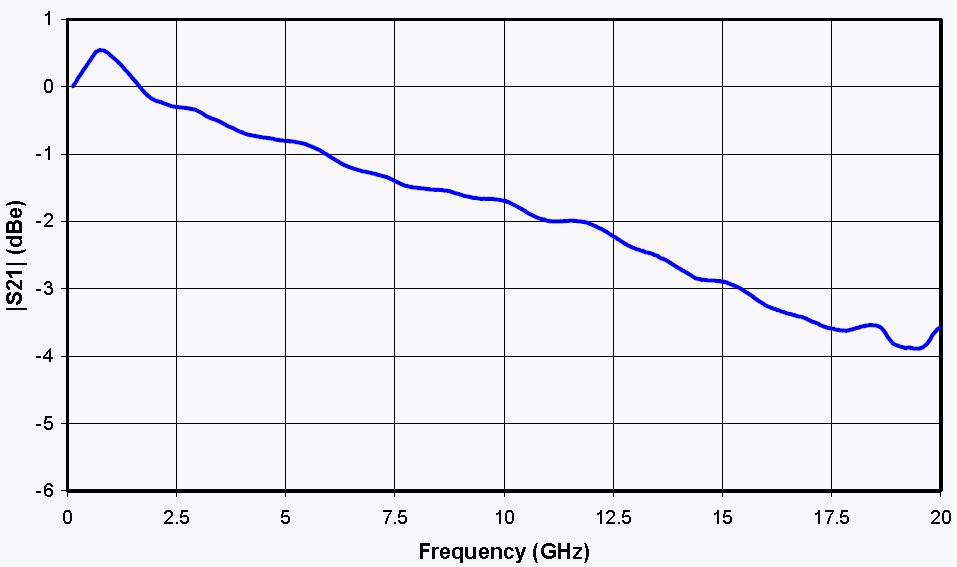

S21 կոր
& S11 կորը
S21 & S11 կորեր
Մեխանիկական դիագրամ
| Պորտ | Սիմվոլ | Նշում |
| Մեջ | Օպտիկական մուտքային պորտ | Վարչապետի մանրաթել (125 մմ / 250 մմ) |
| Դուրս | Օպտիկական ելքային պորտ | Վարչապետ եւ SMF տարբերակ |
| RF | Rf մուտքային պորտ | SMA (F) |
| Ցողուն | Bias Control Port | 1,2 կողմնակալ, 34-Ն / գ |
