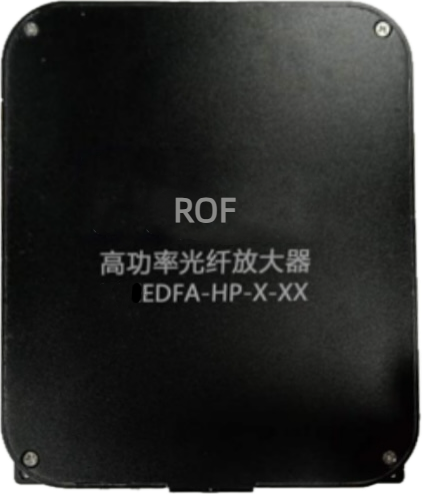

Rof-EDFA-HP Բարձր հզորության ելքային մանրաթելային ուժեղացուցիչ՝ օպտիկական ուժեղացուցիչ

Կարճ նկարագրություն՝

ROF-EDFA-HP շարքի բարձր հզորության մանրաթելային ուժեղացուցիչը կիրառում է էրբիում-իտերբիում համատեղ դոպված մանրաթելի վրա հիմնված եզակի օպտիկական ուղու կառուցվածքը, հուսալի պոմպային լույսի աղբյուրը և կայուն ջերմության ցրման տեխնոլոգիան՝ 1535~1565 նմ տիրույթում բարձր հզորության ելք ապահովելու համար: Բարձր հզորության և ցածր աղմուկի կետի շնորհիվ այն կարող է օգտագործվել օպտիկական մանրաթելային կապի, լիդարի և այլնի մեջ:


Ապրանքի մանրամասներ

Rofea Optoelectronics-ը առաջարկում է օպտիկական և ֆոտոնիկային էլեկտրաօպտիկական մոդուլյատորներ

Ապրանքի պիտակներ

Հատկանիշ

մինչև 37 դԲմ
Բարձր ակտիվացման գործակից
Լայն ալիքի տիրույթ

Էլեկտրաօպտիկական ուժեղացուցիչներ՝ օպտիկական ուշացման կարգավորման համար, լայնաշերտ ուժեղացուցիչ, EDFA Edfa ուժեղացուցիչ, էրբիումով լեգիրված մանրաթելային ուժեղացուցիչ, մանրաթելային ուշացման մոդուլ, MODL մանրաթելային ուշացման մոդուլ, ODL մանրաթելային ուշացման մոդուլ, օպտիկական ուժեղացուցիչ, օպտիկական ուշացման մոդուլ, օպտիկական ազդանշանի ուժեղացուցիչ, իմպուլսային ուժեղացուցիչ, իմպուլսային մոդուլացված ուժեղացուցիչ, իմպուլսային մանրաթելային ուժեղացուցիչ, ռադիոհաճախականության ուժեղացուցիչ, կիսահաղորդչային լազերային ուժեղացուցիչ, կիսահաղորդչային օպտիկական ուժեղացուցիչ, լայնաշերտ ուժեղացուցիչ, YDFA

Դիմում

Օպտիկական մանրաթելային կապ
Օպտիկական մանրաթելային զգայունություն
մանրաթելային լազեր

Պարամետրեր

Aվեճ

Միավոր

Մին

Տիպիկ

Մաքս

Գործող ալիքի միջակայք

nm

1535

-

1565թ.

Մուտքային ազդանշանի հզորության միջակայք

դԲմ

-10

-

10

Հագեցած ելքային օպտիկական հզորություն

դԲմ

-

-

37

Կարգավորելի ելքային հզորության միջակայք

-

10%

-

100%

Հագեցածության ելքային օպտիկական հզորության կայունություն

dB

-

-

±0.3

Շշուկի ինդեքս @ Մուտքային 0dBm

dB

-

-

6.0

Մուտքային օպտիկական մեկուսացում

dB

-

30

-

Ելքային օպտիկական մեկուսացում

dB

-

30

-

Մուտքային վերադարձի կորուստ

dB

-

40

-

Արդյունքի վերադարձի կորուստ

dB

-

40

-

Բևեռացումից կախված ուժեղացում

dB

-

0.3

0.5

Բևեռացման ռեժիմի ցրումը

ps

-

0.3

-

Մանրաթելի տեսակը

-

SMF-28

Արդյունքային ինտերֆեյս

-

FC/APC(Միայն հզորության փորձարկման համար)

Հաղորդակցման ինտերֆեյս

-

RS232

Աշխատանքային ռեժիմ

-

ACC/APC

Աշխատանքային լարում  Աղյուսակի տեսակը

Վ(AC)

80

240

մոդուլ

Վ(DC)5Ա

10

12

13

Փաթեթի չափը Աղյուսակի տեսակը

mm

320×220×90

մոդուլ

mm

150×125×16

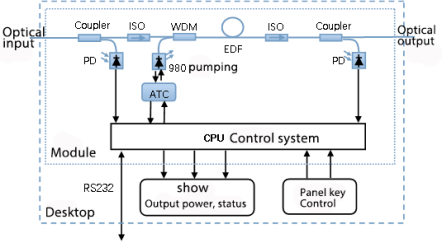

Սկզբունքը և կառուցվածքային դիագրամը

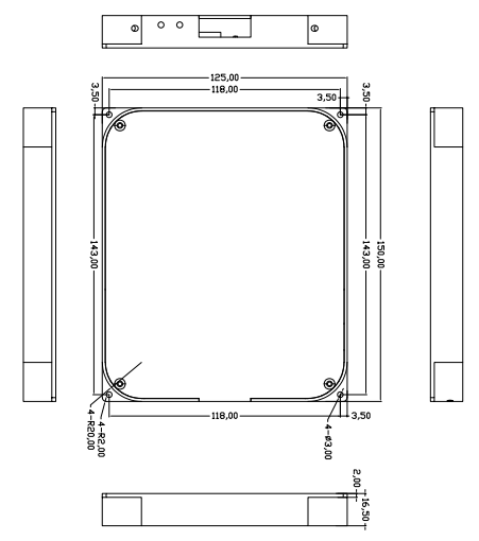

Կառուցվածքային չափս

Սահմանային պայման

Aվեճ

խորհրդանիշ

Միավոր

Մին

Տիպիկ

Մաքս

Աշխատանքային ջերմաստիճանը

Վերև

ºC

-5

55

Պահպանման ջերմաստիճանը

Փորձարկում

ºC

-40

80

խոնավություն

RH

%

5

90

Ապրանքների ցանկ

Nամե

Մոդել

Նկարագրություն

Aվեճ

Կանխարգելիչ մանրաթելային ուժեղացուցիչ

ROF-EDFA-P

Փոքր ազդանշանային լույսի ուժեղացում -45dBm-ից մինչև -25dBm մուտքային
Հզորության ուժեղացուցիչի տեսակ՝ մանրաթելային ուժեղացուցիչ

ROF-EDFA-B

Լազերային լույսի աղբյուրի փոխանցման հզորության բարձրացում 10 դԲմ ~ 23dBm ելքային հզորություն (կարգավորելի)
Գծային տիպի մանրաթելային ուժեղացուցիչ

ROF-EDFA-L

Գծային ռելեի օպտիկական հզորության ուժեղացում Արժեքը տատանվում է -25dBm-ից մինչև -3dBm
Բարձր հզորության մանրաթելային ուժեղացուցիչ

ROF-EDFA-HP

Բարձր հզորության ելք Մինչև 40dBm ելքային հզորություն
Երկկողմանի մանրաթելային ուժեղացուցիչ

ROF-EDFA-BD

Երկկողմանի ուժեղացում Երկկողմանի ուժեղացումը կայուն է և կարգավորելի

Պատվիրելու տեղեկատվություն

Ռոֆ EDFA X XX X XX
Էրբիումով լեգիրված մանրաթելՈւժեղացուցիչ HP-- Բարձր հզորությունելք Ելքտ հզորությունt30---30դԲմ

33---33դԲմ

Փաթեթի չափը՝D---աշխատասեղան

M---մոդուլ

Օպտիկական մանրաթելային միակցիչ՝ՖԱ---ՖԱ/ԱՊԿ

FP---FC/PC

SP---Օգտատիրոջ նշանակում
