Ultra բարձր ճշգրտություն MZM մոդուլատոր Bias Controller ավտոմատ կողմնակալության վերահսկիչ
Հատկորոշում
• Կողմերի լարման հսկողությունը գագաթին / զրոյական / Q + / Q-
• կողմնակալության լարման վերահսկում կամայական կետի վրա
• Ultra ճշգրիտ հսկողություն. 50DB առավելագույն ոչնչացման հարաբերակցությունը զրոյական ռեժիմով;
± 0.5◦ ճշգրտություն Q + եւ q- ռեժիմների վրա
• Foot ածր Floritude.
0,1% vπ null ռեժիմում եւ գագաթնակետին
2% vπ q + ռեժիմում եւ Q- ռեժիմում
• Բարձր կայունություն. Լիովին թվային իրականացումով
• Low ածր պրոֆիլ, 40 մմ (W) × 30 մմ (D) × 10 մմ (H)
• Հեշտ օգտագործման համար. Ձեռնարկի գործողություն մինի jumper- ի հետ;
Flexible կուն oem գործողություններ MCU UART2- ի միջոցով
• Երկու տարբեր ռեժիմներ `կողմնակալության լարման ապահովելու համար. A.Automatic Bias Control
բ. Օգտագործողի կողմից սահմանված կողմնակալության լարումը
Ծրագիր
• Linbo3 եւ MZ այլ մոդուլատորներ
• թվային NRZ, RZ
• զարկերակային ծրագրեր
• Brillouin ցրման համակարգ եւ օպտիկական այլ ցուցիչներ
• CATV հաղորդիչ
Կատարումը
Նկար 1. Փոխադրողը ճնշում է
Գծապատկեր 2: Pulse սերունդ
Գծապատկեր 3: Մոդուլատոր Max Power
Նկար 4: Մոդուլատորի նվազագույն հզորություն
Maxim DC ոչնչացման հարաբերակցությունը
Այս փորձի համաձայն, համակարգի վրա ոչ մի ՌԴ ազդանշան չի կիրառվել: Մաքուր DC Extinciton- ը չափվել է:
1. Նկար 5-ը ցույց է տալիս մոդուլյատորի արտադրանքի օպտիկական ուժը, երբ մոդուլատորը վերահսկվում է գագաթնակետին: Այն ցույց է տալիս 3,71 դբմ դիագրամում:
2-ը: Նկար 6-ը ցույց է տալիս մոդուլյատորի արտադրանքի օպտիկական ուժը, երբ մոդուլատորը վերահսկվում է NULL կետում: Այն ցույց է տալիս -46.73DBM դիագրամում: Իրական փորձի մեջ արժեքը տատանվում է -47DBM; եւ -46.73- ը կայուն արժեք է:
3. Հետեւաբար, չափված կայուն DC ոչնչացման հարաբերակցությունը 50.4DB է:
Պահանջներ բարձր ոչնչացման հարաբերակցության համար
1. Համակարգի մոդուլատորը պետք է ունենա մեծ ոչնչացման հարաբերակցություն: Համակարգի մոդուլատորի բնութագիրը որոշում է առավելագույն ոչնչացման հարաբերակցությունը հնարավոր է հասնել:
2-ը: Մոդուլատորի ներդրման լույսի բեւեռացումը պետք է հոգ տանի: Մոդուլատորները զգայուն են բեւեռացման նկատմամբ: Prop իշտ բեւեռացումը կարող է բարելավել ոչնչացման հարաբերակցությունը 10DB- ից: Լաբորատոր փորձարկումներում սովորաբար անհրաժեշտ է բեւեռացման վերահսկիչ:
3. Պատշաճ կողմնակալ վերահսկիչներ: Մեր DC ոչնչացման հարաբերակցության փորձարկումում ձեռք է բերվել 50.4DB ոչնչացման հարաբերակցությունը: Մինչ մոդուլատորի արտադրության տվյալների շտեմարանը թվարկում է միայն 40DB: Այս բարելավման պատճառն այն է, որ որոշ մոդուլատորներ շատ արագ են շեղվում: Rofea R-BC- անկացած կողմնակալության վերահսկիչներին թարմացնում է կողմնակալության լարումը յուրաքանչյուր 1 վայրկյան `արագորեն պատասխանելու համար:
Տեխնիկական պայմաններ
| Պարամետր | Թեփ | Տիպ | Մաքս | Ստորաբաժանում | Պայմաններ |
| Վերահսկել կատարումը | |||||
| Ոչնչացման հարաբերակցությունը | MER 1 | 50 | dB | ||
| CSO2 | -55 | -65 | -70 | դեբ | Ընթրիք. 2% vπ |
| Կայունացման ժամանակը | 4 | s | Հետեւելու կետերը. NULL & PEE | ||
| 10 | Հետեւելու կետերը. Q + & q- | ||||
| Էլեկտրական | |||||
| Դրական էլեկտրաէներգիայի լարումը | +14.5 | +15 | +15.5 | V | |
| Դրական ուժի հոսանք | 20 | 30 | mA | ||
| Բացասական էլեկտրաէներգիայի լարումը | -15.5 | -15 | -14.5 | V | |
| Բացասական էներգիայի հոսանք | 2 | 4 | mA | ||
| Արդյունքի լարման միջակայքը | -9.57 | +9.85 | V | ||
| Արդյունքի լարման ճշգրտություն | 346 | ժվ | |||
| Հաճախակի հաճախականությունը | 999.95 | 1000 | 1000.05 | Hz | Տարբերակ, 1khz Dither ազդանշան |
| Պարզապես ամպլիտացիա | 0,1% vπ | V | Հետեւելու կետերը. NULL & PEE | ||
| 2% vπ | Հետեւելու կետերը. Q + & q- | ||||
| Օպտիկական | |||||
| Մուտքային օպտիկական էներգիա 3 | -30 | -5 | դդմ | ||
| Մուտքագրեք ալիքի երկարություն | 780 | 2000 թ | nm | ||
1. Մերը վերաբերում է մոդուլատորի ոչնչացման հարաբերակցությանը: Ձեռք բերված ոչնչացման հարաբերակցությունը, որպես կանոն, մոդուլյատորի տվյալների շտեմարանում նշված մոդուլատի ոչնչացման հարաբերակցությունը է:
2. ՔՀԿ-ն վերաբերում է կոմպոզիտային երկրորդ կարգին: CSO- ն ճիշտ չափելու համար ապահովվի RF ազդանշանի գծային որակը, մոդուլատորներն ու ստացողները: Բացի այդ, CSO- ի ընթերցումները կարող են տարբեր լինել, երբ վազում են ՌԴ տարբեր հաճախականություններ:
3. Խնդրում ենք նշել, որ մուտքային օպտիկական ուժը չի համապատասխանում ընտրված կողմնակալության կետում օպտիկական ուժին: Այն վերաբերում է առավելագույն օպտիկական ուժին, որը մոդուլատորը կարող է արտահանել վերահսկիչ, երբ կողմնակալության լարումը տատանվում է -vπ- ից + Vπ:

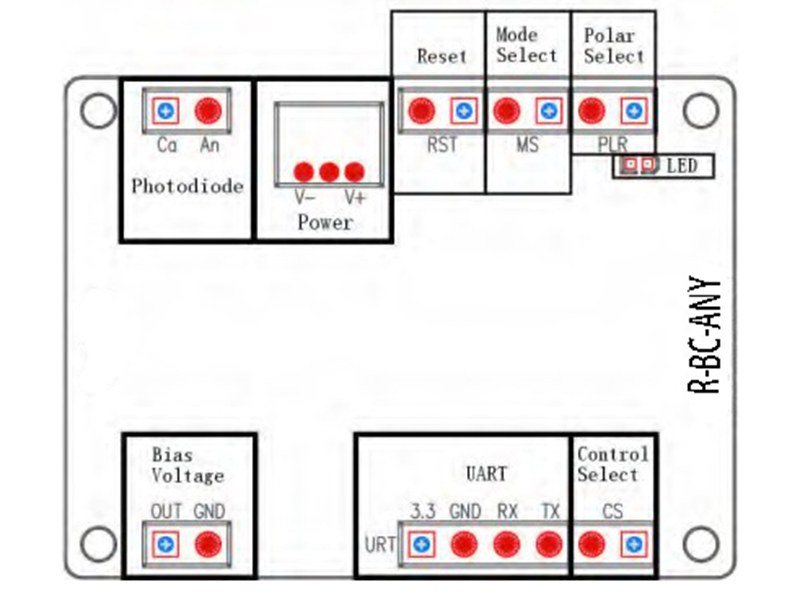

Օգտագործողի միջերես
Գործիչ 5: Ժողով
| Խումբ | Շահագործում | Բացատրություն |
| Ֆոտոդիոդ 1 | PD: Միացրեք MZM ֆոտոդիոդի կաթոդը | Ապահովեք լուսապատկերային հետադարձ կապ |
| GND. Միացրեք MZM ֆոտոդիոդի անոդը | ||
| Հզորություն | Էլեկտրաէներգիայի աղբյուրը կողմնակալության վերահսկիչի համար | V-. Կապում է բացասական էլեկտրոդը |
| V +. Միացնում է դրական էլեկտրոդը | ||
| Միջին զոնդ. Կապում է հողի էլեկտրոդը | ||
| Վերականգնել | Տեղադրեք Jumper- ը եւ դուրս հանեք 1 վայրկյան հետո | Վերագործարկեք վերահսկիչը |
| Mode ընտրեք | Տեղադրեք կամ հանեք jumper- ը | Ոչ մի jumper: null ռեժիմ; Jumper- ի հետ. Quad ռեժիմ |
| Բեւեռային ընտրության 2 | Տեղադրեք կամ հանեք jumper- ը | Ոչ մի jumper. դրական բեւեռ; Jumper- ի հետ. Բացասական բեւեռ |
| Կողմնակալության լարումը | Միացեք MZM- ի կողմնակալության լարման պորտի հետ | Դուրս եւ GND- ն ապահովում է կողմնակալության լարումներ մոդուլյատորի համար |
| Լեդ | Crustly | Աշխատելով կայուն վիճակի ներքո |
| ON-OFF կամ OFF-ON- ի յուրաքանչյուր 0.2-ից | Տվյալների մշակում եւ վերահսկող կետի որոնում | |
| ON-OFF կամ OFF-ON- ը յուրաքանչյուր 1-ից | Մուտքային օպտիկական ուժը չափազանց թույլ է | |
| ON-OFF կամ OFF-ON- ի յուրաքանչյուր 3-ից | Մուտքային օպտիկական ուժը չափազանց ուժեղ է | |
| Uart | Գործառնական վերահսկիչ UART- ի միջոցով | 3.3. 3.3V Տեղեկատվական լարավ |
| GND: հող | ||
| RX. Ստանալ վերահսկիչ | ||
| TX. Վերահսկիչի փոխանցում | ||
| Վերահսկիչ ընտրությունը | Տեղադրեք կամ հանեք jumper- ը | Ոչ մի jumper. jumper վերահսկողություն; jumper- ի հետ. UART հսկողություն |
1. Որոշ MZ մոդուլատորներ ունեն ներքին ֆոտոդիոդներ: Վերահսկիչ կարգավորումը պետք է ընտրվի վերահսկիչի ֆոտոդիոդի օգտագործման կամ մոդուլատորի ներքին ֆոտոդիոդ օգտագործելու միջեւ: Առաջարկվում է օգտագործել վերահսկիչի ֆոտոդիոդը լաբորատոր փորձերի համար երկու պատճառով: Նախ եւ առաջ վերահսկիչ ֆոտոդիոդը ապահովել է որակ: Երկրորդ, ավելի հեշտ է կարգավորելը մուտքային լույսի մտադրությունը: Նշում. Եթե օգտագործեք մոդուլատորի ներքին ֆոտոդիոդը, համոզվեք, որ ֆոտոդիոդի ելքային հոսանքը խստորեն համամասն է մուտքային հզորության համար:
2. Բեւեռային քորոցը օգտագործվում է Control Pay- ի եւ Null Control ռեժիմի միջեւ կառավարման կետը փոխելու համար (որոշվում է ըստ ռեժիմի ընտրության PIN) կամ քվադ +
եւ քառյակ-քվադ կառավարման ռեժիմում: Եթե բեւեռային քորոցի jumper- ը տեղադրված չէ, կառավարման կետը զրոյական ռեժիմով կլինի NULL ռեժիմում կամ քառակի ռեժիմով: RF համակարգի ամպլիտուդը նույնպես կազդի կառավարման կետի վրա: Երբ չկա RF ազդանշան կամ RF ազդանշանի ամպլիտուդիտը փոքր է, վերահսկիչը կարող է կողպել աշխատանքային կետը `ճիշտ կետը ընտրելու համար: Երբ ՌԴ ազդանշանի ամպլիտուդը գերազանցում է որոշակի շեմը, համակարգի բեւեռը կփոխվի, այս դեպքում PLR- ի վերնագիրը պետք է լինի հակառակ վիճակում, այսինքն, եթե այն տեղադրվի, եթե այն չի մտցվի:
Բնորոշ դիմում
Վերահսկիչը հեշտ է օգտագործել:
Քայլ 1. Միացրեք զույգի 1% նավահանգիստը վերահսկիչի ֆոտոդոդոդին:
Քայլ 2. Միացրեք վերահսկիչի կողմնակալության լարման ելքը (SMA կամ 2.54 մմ 2-PIN վերնագրի միջոցով) կողմնակալության պորտին:
Քայլ 3. Կարգավորիչ ապահովեք + 15V եւ -15V DC լարման միջոցով:
Քայլ 4: Վերագործարկիչը վերականգնել եւ այն կսկսի աշխատել:
ՆՇՈՒՄ. Խնդրում ենք ապահովվել, որ ամբողջ համակարգի RF ազդանշանը միացված է նախքան վերահսկիչը վերափոխելը:
